1） 控制系统结构

控制系统由可编程序控制器（PLC）、工控机（工业控制计算机）和现场总线组成，PLC系统功能模块应具备热插拔功能。

2） 控制系统设备

1. 桥架、线管

采用国产优质产品。

2.电线、电缆

  采用国产优质产品。产品获得3C认证。

1. 断路器、接触器、继电器

采用国际知名品牌产品。

所有断路器、接触器、继电器和其它电磁设备静噪工作，以限制传递噪声和振动。所有框架和外罩结实坚固，不随元件振动而振动。冷却风扇的噪声降到最低程度。不使用噪声过大的电气元件。

断路器应具有短路、过载、热保护功能，其遮断能力大于安装点的短路容量。接触器、继电器为组合型，且安装在DIN标准导轨上。

控制按钮和控制开关：

控制按钮和控制开关满足控制与操作的要求，并符合有关标准和人体工程学。其防护等级为IP65，最短工作寿命为10000次；

指示器：

指示器满足各种信号显示的要求，并符合有关标准和人体工程学。其防护等级为IP65。

熔断器：

满足控制电路要求，并有状态指示。选型及安装上充分考虑其通用性便于更换。

2. 控制按钮、控制开关

最短工作寿命不低于100000次。

3．指示器

最短工作寿命不低于100000次。

4. 旋转编码器

  采用国际品牌产品。

5. 可编程序控制器（PLC）

舞台主控制器采用国际品牌可编程序控制器。性能参数满足控制与操作系统的要求。

7. 计算机系统

计算机应采用国际品牌工业专用计算机。

8. 网络通讯

控制计算机和可编程逻辑控制器（PLC）、变频器等之间的通讯网络采用符合国际主流的工业现场总线，满足本项目舞台设备现有的需求和舞台技术未来发展需要。

9. 变频器

调速设备的现场驱动控制由变频器来驱动；定速设备的控制电路由PLC直接带动。调速设备由变频器直接控制，变频器调速比不小于1:50。

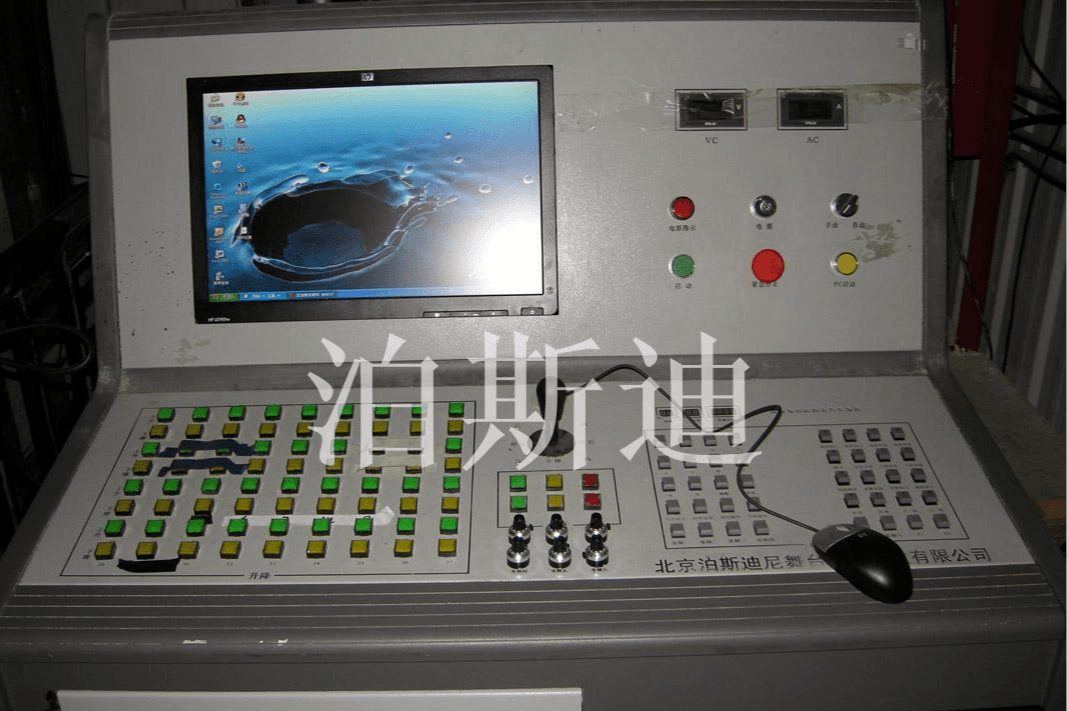

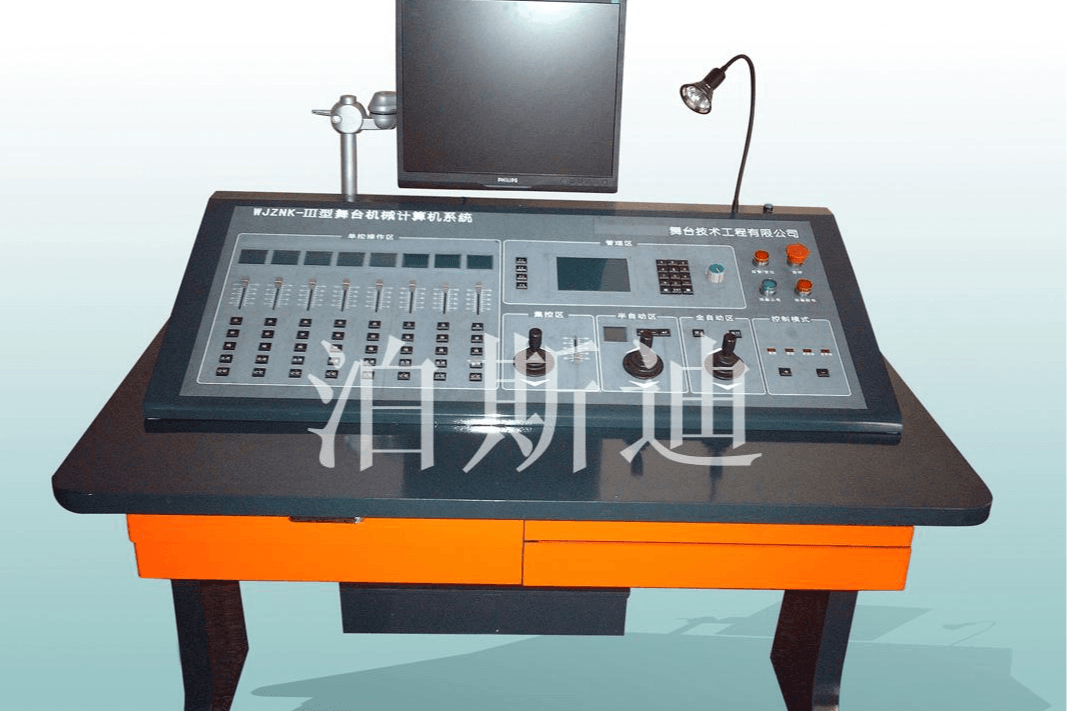

10. 操作设备（主操作台）

主操作台具有对整个舞台机械设备进行集中操作功能，是控制与操作系统的管理中心。主操作台除了应具有对剧场所有机械设备进行控制与操作的功能（预选择、运动参数设定、设备编组、场景运行、场景序列运行、手动介入功能等），还应提供系统管理及维护功能。

主操作台设有单控模式、集控模式和自动程序控制模式；主手动介入操作装置；主操作台应留有与演出通讯系统的接口。另设有亮度可以调节的鹅颈工作照明灯。

主操作台上设有紧急停机按钮，以防止设备故障时对设备、人员与场景造成伤害。

进入主操作台需要有不同级别的操作识别码（如IC卡、磁卡或屏幕提示的键盘输入）。

11． 电气设备柜

电气设备柜必须通过3C等强制安全认证。所提供的电气设备柜（机柜和机架）全部采用经过防锈处理的金属板或钢板刚性制作，必要地方用钢板或型钢的框架加强。电气设备柜有防尘和防潮措施。除通风处和电缆进出口外，所有机柜和机架都全部封闭。电气柜的外形尺寸、安装方式和电缆进出等符合已有的土建条件。每个机柜的深度适合柜内设备的安装，并留有合理的接线和维修空间。每一特定组的各电控设备柜的深度、高度和颜色都相同。
